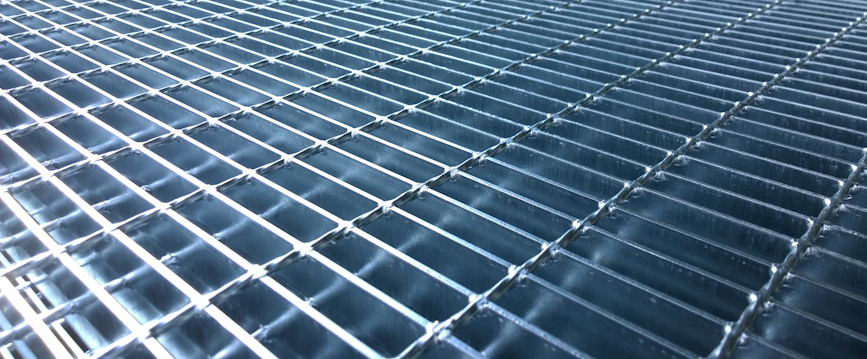

Il grigliato elettroforgiato è un prodotto industriale che trova impiego in campo civile ed industriale per passerelle, caditoie, bocche di areazione, cancelli e tamponamenti.
L’unione delle barre portanti alle barre trasversali avviene mediante l’azione combinata di elettrosaldatura senza apporto di materiale e di pressione. Questo procedimento determina la compenetrazione delle barre trasversali nelle barre portanti.
Il grigliato elettroforgiato è composto quindi da due elementi:
Il PIATTO che rappresenta l’elemento portante del grigliato con sezioni variabili a seconda dell’uso richiesto.
Il COLLEGAMENTO che rappresenta gli elementi di tenuta fra le barre portanti e può essere di sezione tonda o quadra.
come leggere il grigliato

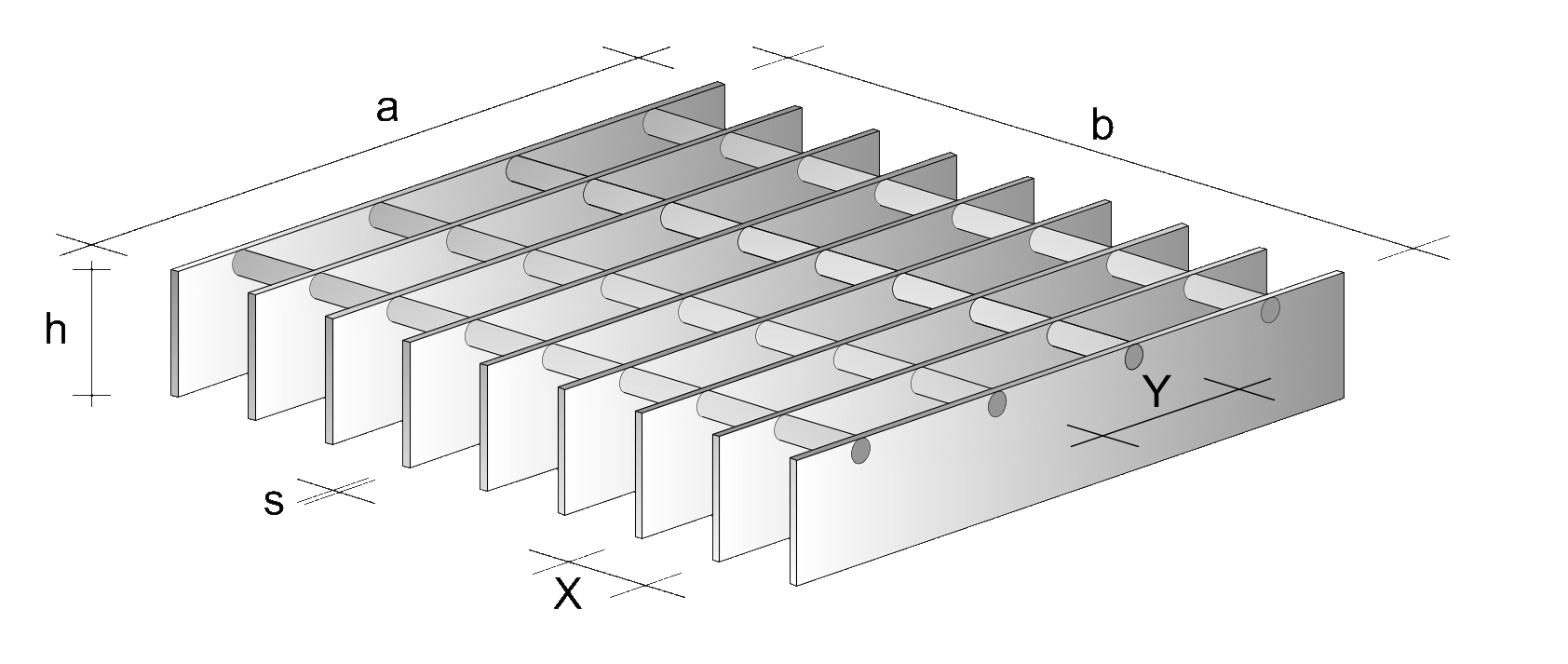

Maglia: X x Y: la X indica l’interasse fra le barre portanti e la Y l’interasse fra i collegamenti
a: indica la lunghezza del piatto portante;
s: indica lo spessore del piatto portante;
h: indica l’altezza del piatto portante;
b: indica la lunghezza del collegamento.
COME MONTARE IL GRIGLIATO
Il grigliato deve essere montato sempre con il piatto portante poggiato e MAI con il verso del collegamento.
Se le estremità delle barre portanti non sono posizionate sulla struttura di appoggio viene a mancare la loro azione portante.
Le barre di collegamento sono rivolte verso l’alto cioè sono rivolte verso la superficie di contatto con i veicoli e/o pedoni.

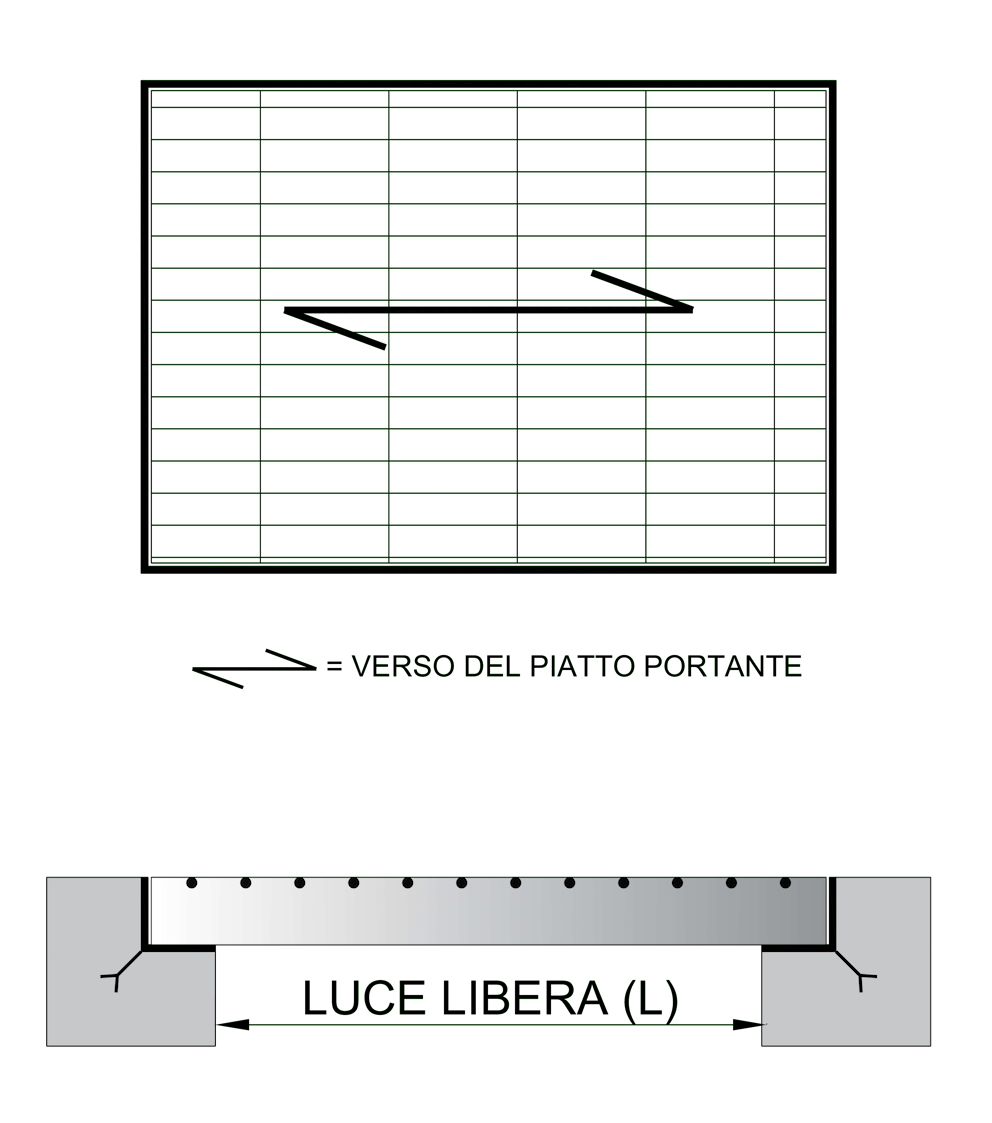

VERSO DEL PORTANTE: indica la direzione/disposizione delle barre portanti.
LUCE NETTA LIBERA FRA GLI APPOGGI (L): Indica la distanza netta libera tra i sostegni in cui andrà a lavorare il grigliato.
La base di appoggio delle barre portanti del pannello in grigliato sul telaio non deve essere inferiore ai 2/3 dell’altezza delle barre portanti e comunque sempre superiore a 20mm.
La copertura di una zona si realizza mediante l’utilizzo di una serie di pannelli aventi larghezza standard più un eventuale pannello di completamento.
TERMINOLOGIA

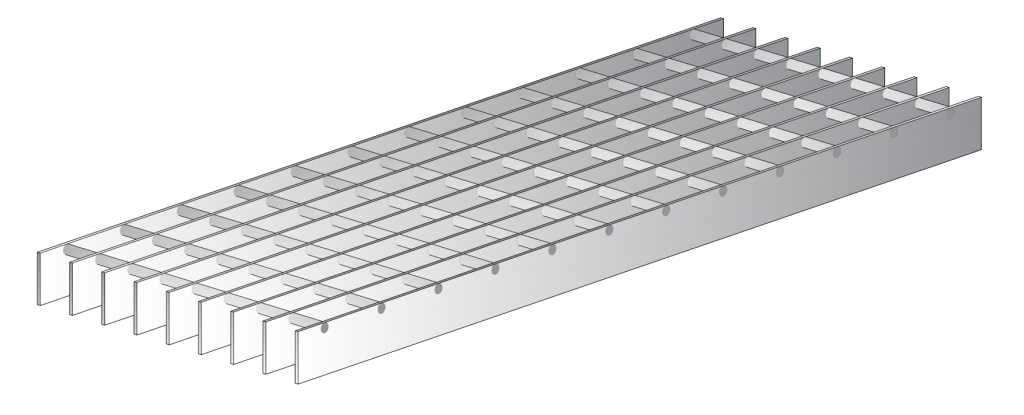

taPPETO O PLACCA
Semilavorato in lunghezza commerciale o a misura.
PANNELLO TAGLIATO
Ricavato da tappeto per mezzo di taglio trasversale

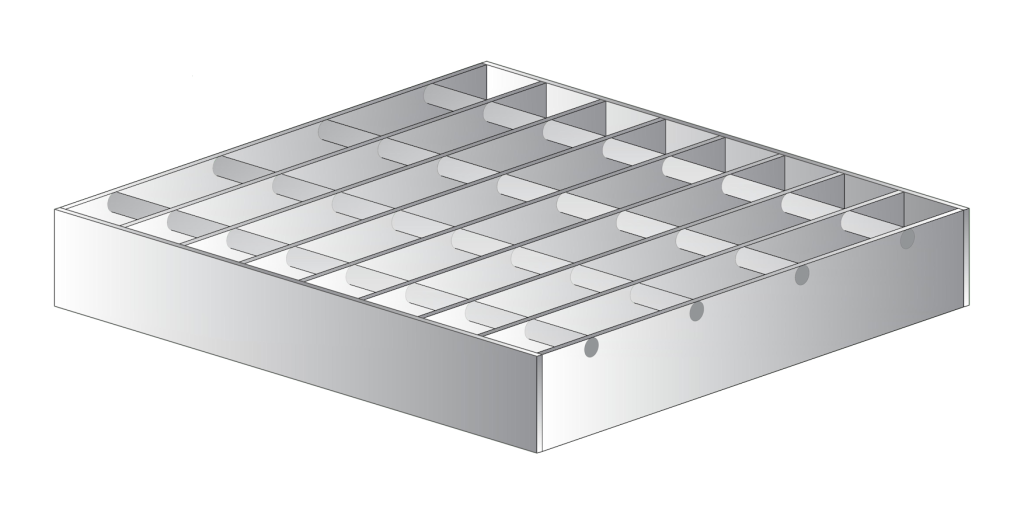

PANNELLO BORDATO
Pannello di grigliato tagliato a misura e dotato di bordo di rifinitura.
grigliato DENTELLATO
Grigliato ottenuto utilizzando come componenti barre portanti e/o barre trasversali in laminato o in cesoiato che sono superficialmente dotati di denti opportunamente sagomati con funzione antisdrucciolevole.
grigliato ANTITACCO
Grigliato con piatti portanti posti ad un interasse uguale o inferiore a 15mm.
grigliato antibiglia
Grigliato realizzato con maglie non attraversabili da una sfera di 2cm di diametro (DM 14/6/89 n.236 art.8.2.2)
lavorazioni particolari

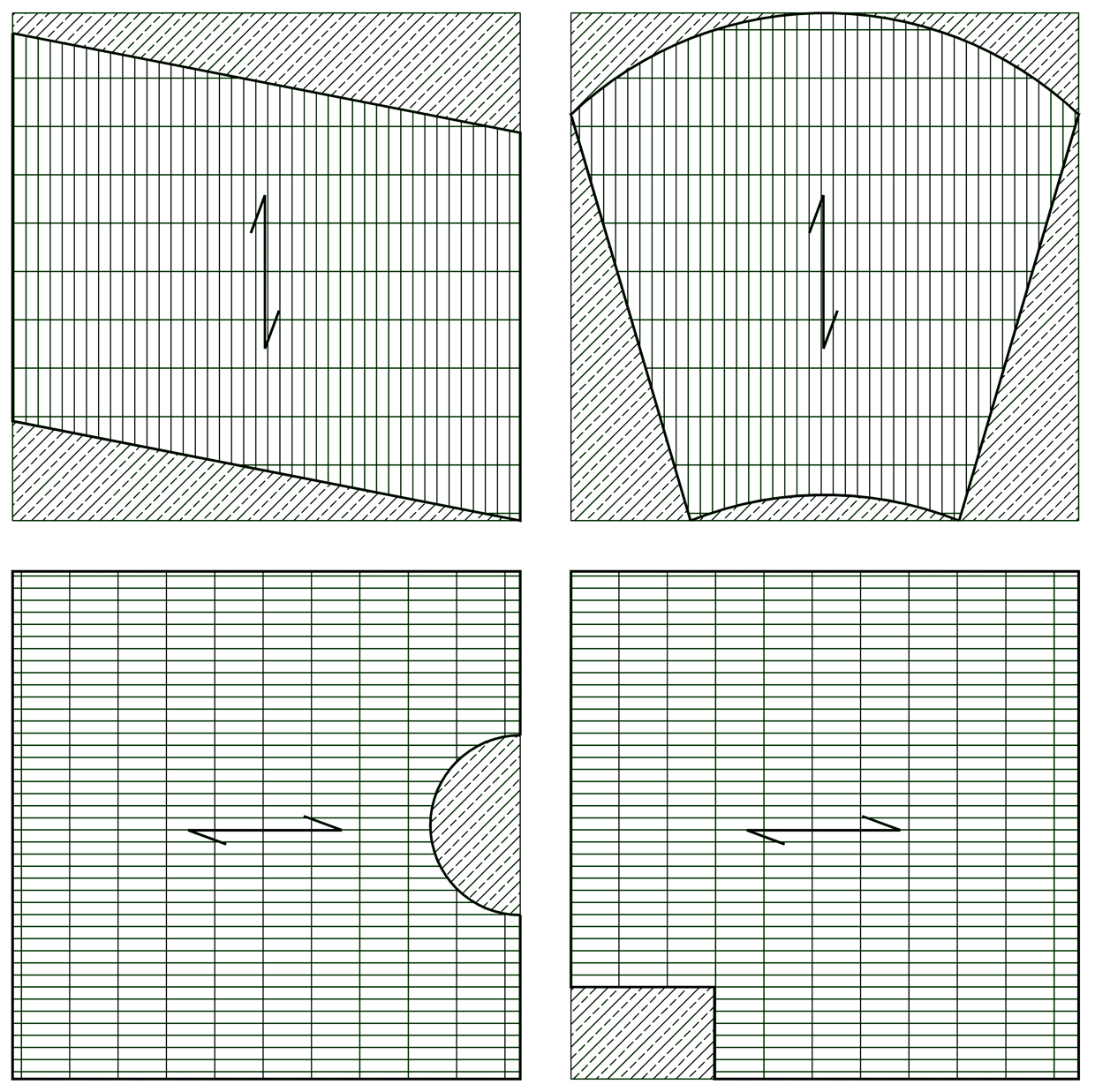

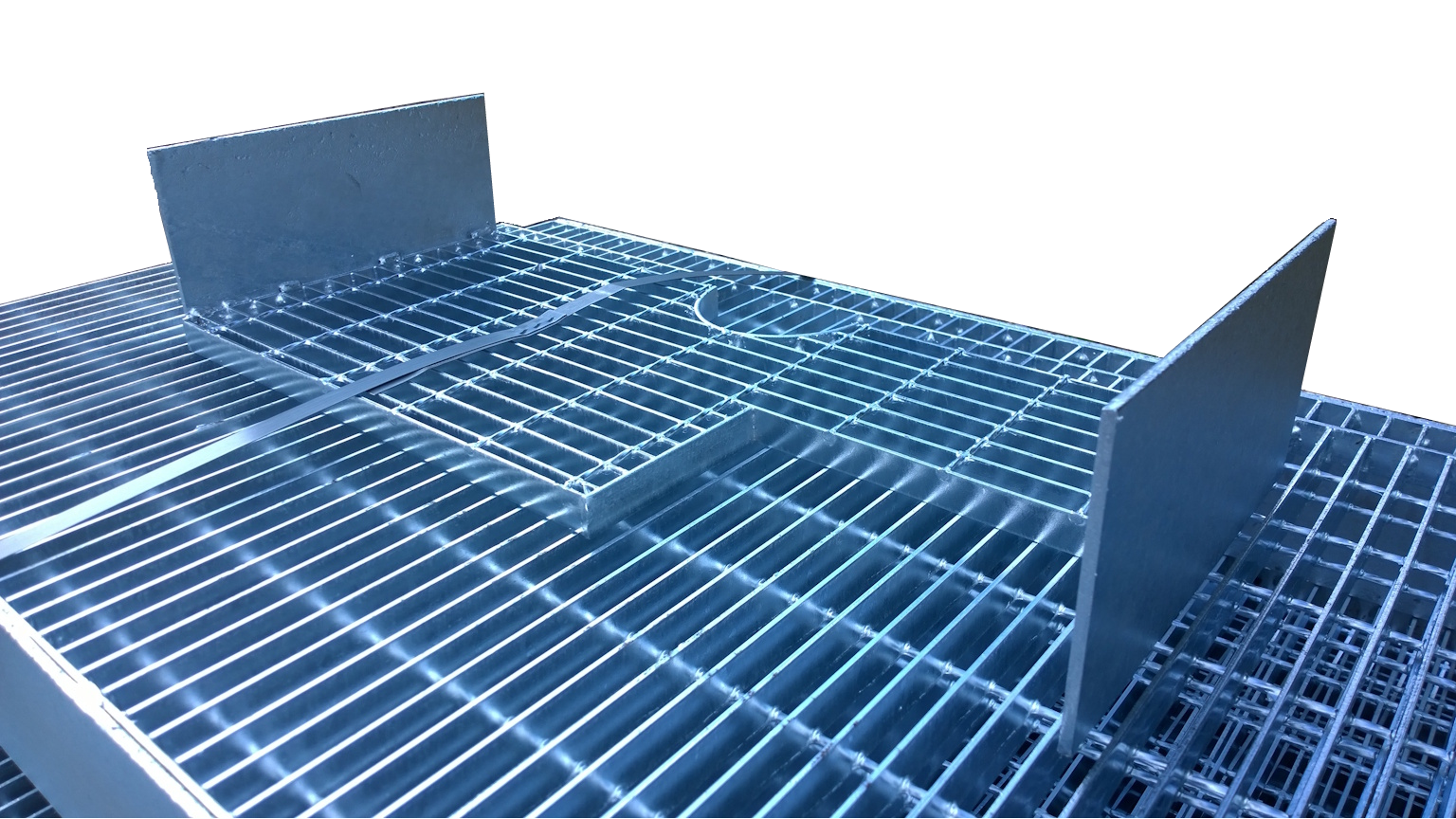

I grigliati possono essere realizzati secondo indicazioni del cliente. Possono contenere scantonature o sagomatura particolari in modo da poter adattarsi al meglio al piano di montaggio.
I grigliati con scantonature saranno indicati con la dicitura SCAN.
I grigliati con sagomature circolari sono indicati con la dicitura CIRC.
I grigliati con lavorazioni particolari come l’inserimento in un piatto parapiede saranno indicati con la dicitura PART.
FINITURA
Il grigliato viene normalmente sottoposto al trattamento di zincatura a caldo (secondo norma UNI-EN ISO 1461/09) per conferire allo stesso una valida protezione contro gli agenti corrosivi.
